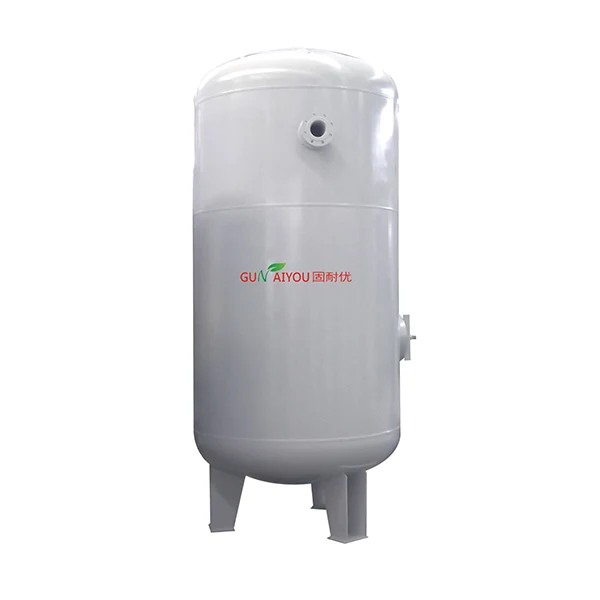

Gastank

Als bekwame fabrikant wil Taike u eersteklas gastank aanbieden. We beloven u de beste after-sale-ondersteuning en snelle levering te bieden. Containerstructuur voor het opslaan van gas in projecten voor stedelijke gasvoorziening. De rol van de container wordt weergegeven in de gasopslagtank, die ook wordt gebruikt in industrieën zoals aardolie, chemische en metallurgie. Volgens de opslagdruk van gas is deze verdeeld in twee soorten: lage druk en hoge druk. De eerste is verdeeld in natte type en droge type volgens de structuur.

Het onderste deel is een watertank en het bovenste gedeelte heeft verschillende hefbare mouwvormige torensecties die zijn gelast door stalen platen. Het torengedeelte stijgt en valt met de verandering van de opslagcapaciteit van gas. Er zijn waterdichtingen tussen de torensecties om de verbinding en afdichting tussen de torensecties te waarborgen. Er zijn twee manieren om het torengedeelte op te tillen en te verlagen: geleidekolomtype en spiraalvormige geleidrailtype. De luchtopslagtank van de geleidekolom is uitgerust met een geleidekolomframe met aanzienlijke stijfheid samengesteld uit geleidekolommen, kruiswebstangen en ringvormige balken rond de watertank. Het geleidewiel dat aan de bovenkant van het torengedeelte is geïnstalleerd, glijdt op en neer langs de geleidekolom. De spiraalvormige geleidrailtype gasopslagtank is gelast met een spiraalvormige geleidrail met een hellingshoek van 45 ° op de buitenwand van het torengedeelte, en het geleidewiel aan de bovenkant van elke torensectie kan rond de geleidrail draaien om op te tillen.

De gootsteen kan worden gemaakt van stalen plaat of geprefabriceerd of voorgevuld voorgehouden beton. Vanwege het zware gewicht van het water in de watertank, wanneer het op een slechte fundering is gebouwd, kan een stapel fundering worden gebruikt om te voorkomen dat de tank te veel zinkt, of kan de watertank in een ringvorm worden ontworpen om de hoeveelheid water te verminderen. Bovendien kan de tank in de grond worden gebouwd, wat zowel de hoeveelheid afwikkeling als de totale hoogte van de tank vermindert.

De tanklichaam is een rechtopstaande cilinder gelast met stalen platen, met een zuiger erin, en gas wordt onder de zuiger bewaard. De zuiger stijgt en valt met de hoeveelheid opgeslagen gas. Een afdichtingsmechanisme wordt rond de zuiger geïnstalleerd om te voorkomen dat het opgeslagen gas ontsnapt. Een gewicht wordt bovenaan de zuiger geplaatst om de vereiste opslagdruk te verkrijgen. De afdichtingsmethoden van droge luchtopslagtanks omvatten oliafdichting, vetafdichting en flexibele filmafdichting.

Olie-stevige luchtopslagtank. De dwarsdoorsnede van het vat en de zuiger is een gewone polygoon. De hoeken van de polygoon zijn voorzien van I-vormige staanders. De wandplaat, de bovenplaat en de bodemplaat van de zuiger zijn allemaal samengesteld uit trogleden gedrukt met 5-6 mm dikke stalen platen, die een zekere buigsterkte en stijfheid hebben. Het bovenste deel van de zuiger is gerangschikt met een truss in een radiale vorm en de bovenste en onderste uiteinden van de truss zijn uitgerust met geleideschepen. Wanneer de zuiger oprijst en valt, glijdt het geleidewiel langs de kolom. Een ringvormige gang wordt om de 15 meter opgezet of zo langs de gehele hoogte van de tank. Het afdichtingsmechanisme is een oliegroef en een schuifplaat rond de zuiger, en de oliegroef is gevuld met minerale olie om het gas onder de zuiger af te dichten.

Vet verzegelde luchttank. De dwarsdoorsnede van de cilinder is circulair. Buiten de cilinderwand zijn I-bundelkolommen op bepaalde afstanden gerangschikt en verschillende ringvormige voetgangersgangen worden langs de gehele hoogte geïnstalleerd om de stijfheid van de dunwandige cilinder te versterken. De zuiger is bolvormig. Het bovenoppervlak van de zuiger is voorzien van een spant langs de buitenste periferie, en de truss is voorzien van een geleidewiel aan de bovenste en onderste zijkanten, die op en neer glijdt langs de binnenkant van de cilinderwand met het tillen en verlagen van de zuiger. De truss en geleider wielen voorkomen ook dat de zuiger tijdens de werking kantelt. Het afdichtingsmechanisme van de gasopslagtank is samengesteld uit een afdichtring en een persenapparaat geperst met katoenen doek en rubberen tussenlaag. Vet wordt geïnjecteerd tussen de afdichtring en de tankwandplaat om de afdichtingsprestaties te verbeteren en wrijving te verminderen.

Flexibele filmluchtopslagtank. De vorm is cilindrisch, vergelijkbaar met de olietank. Een bolvormige schaalvormige zuiger is in de tank gerangschikt. Een afdichtingsflexibel membraan wordt rond de zuiger geïnstalleerd en het andere uiteinde van het flexibele membraan is verbonden met de binnenkant van de tankwand. Op deze manier wordt een gesloten ruimte gevormd onder de zuiger, en wanneer de zuiger stijgt en valt, rolt de flexibele afdichtingsfilm dienovereenkomstig op en neer. Een huls-type vangrail samengesteld uit spiraalvormige golfplaten wordt geïnstalleerd op de buitenomtrek van het bovenoppervlak van de zuiger om de laterale vervorming van de flexibele film te voorkomen. De tanklichaam is voorzien van een evenwichtsapparaat om de helling van de zuiger automatisch te corrigeren.

Het tanklichaam is gelast in een cilindrische of bolvormige vorm met hoogwaardige stalen platen van hoogwaardige sterkte. De staalverbruik van de sferische tank is klein en de kracht is uniform. De verwerking, installatie en lassen van bolvormige tanks zijn echter moeilijker dan die van cilindrische tanks. Daarom worden ze over het algemeen alleen in gelegenheden gebruikt met hoge gasopslagdruk. Beide uiteinden van de cilindrische tank gebruiken elliptische of hemisferische koppen. Bij het gebruik van een elliptische kop, om de sterkte van de kop gelijk aan die van de tank te maken, moet de verhouding van de grote en kleine assen van de ellips 2: 1 zijn.

Inspectievereisten voor tanks van gasopslag

Meestal is de luchtcompressoropslagtank als een eenvoudig drukvat altijd beschouwd als een relatief veilige speciale apparatuur, maar heeft het ook bepaalde gevaren. Als er problemen zijn in ontwerp, productiekwaliteit, installatienormen, werking en beheer, als het niet voldoet aan de gespecificeerde vereisten, zullen verborgen gevaren worden begraven en kunnen ernstige ongevallen plaatsvinden tijdens gebruik, wat resulteert in slachtoffers en schade aan apparatuur.

De gasopslagtank moet vóór installatie worden gerapporteerd voor installatie. Na de installatie moet het gebruikscertificaat van het drukvat worden verwerkt volgens de vereisten van speciale apparatuur en moet regelmatig inspectie worden uitgevoerd. Na het doorstaan ​​van de inspectie en het verkrijgen van het inspectierapport, kan het worden gebruikt. Periodieke inspectie moet worden uitgevoerd volgens het drukniveau en de levensduur van de gasopslagtank, en de gasopslagtank die niet is geslaagd voor de reguliere inspectie mag niet worden gebruikt. Het volume en de druk van de luchtopslagtank moeten voldoen aan de ontwerpnormen en kunnen niet terloops worden geconfigureerd. Eén luchtcompressor is uitgerust met één luchtopslagtank. De luchtopslagtank van het gemalen luchtcompressorstation moet direct zonlicht vermijden, de luchtopslagtank moet inspectiegaten hebben en het vet in de tank moet regelmatig worden verwijderd.
